Cabinet EngineeringE-CAD-Software für den Schaltschrankbau
- Blitzschneller Schrankaufbau vom Schaltplan bis zur Installation und Wartung
- Schaltschranklayouts auf Knopfdruck erstellen durch Makros
- Priorisierung der Anforderungen: Beginnen Sie mit dem Schaltschrank oder den Schaltplänen.
- 3D-Ansicht des Schaltschranks: Prüfung auf Kollisionen, Anzeige des Füllgrads der Kabelkanäle und Berechnung der Drahtlängen
- KI-Unterstützung mit ELECTRIX AI: Profitieren Sie von bis zu 99 % schnellerer Konstruktion
Die WSCAD ELECTRIX Disziplin für den Schaltschrankaufbau: Cabinet Engineering
Die Elektrokonstruktion ist die Spezialität von WSCAD. Arbeiten Sie schnell, durchgängig digital und immer mit hoher Qualität. WSCAD ELECTRIX ist die E-CAD-Software, die Sie bei Ihrer täglichen Konstruktionsarbeit unterstützt.
Sie ermöglicht Ihnen, Ihre Aufgaben effizienter zu erledigen: von Schaltplänen, Schrankaufbauten in 2D und 3D, Etikettendruck über Draht- und Kabeladerbeschriftung, Produktionsdaten für die Fertigung von Drähten, Schranktüren und Montageplatten bis hin zur Verdrahtung und Wartung per App.
- Bedarfsorientierter Projektstart
- Automatisiertes Schaltschrankdesign
- Schaltschrankaufbau leicht gemacht
- Durchgängiger Schaltschrankbau mit Fertigungsintegration
- Verdrahtung, Wartung und Instandhaltung per App
Beginnen Sie entweder mit dem Schaltschrankaufbau oder mit Schaltplänen
- Erstellen Sie Schaltpläne direkt in unserer E-CAD-Software ELECTRIX oder importieren Sie problemlos Schaltplandaten von Kunden und Lieferanten.
- In WSCAD erstellte Pläne (auch aus älteren WSCAD Versionen) können sofort importiert und bearbeitet werden.
- Bei Schaltplänen in anderen E-CAD-Formaten können Sie z.B. Klemmenpläne, Material- und Verbindungslisten importieren und anschließend sofort mit der Schaltschrankkonstruktion in WSCAD beginnen.

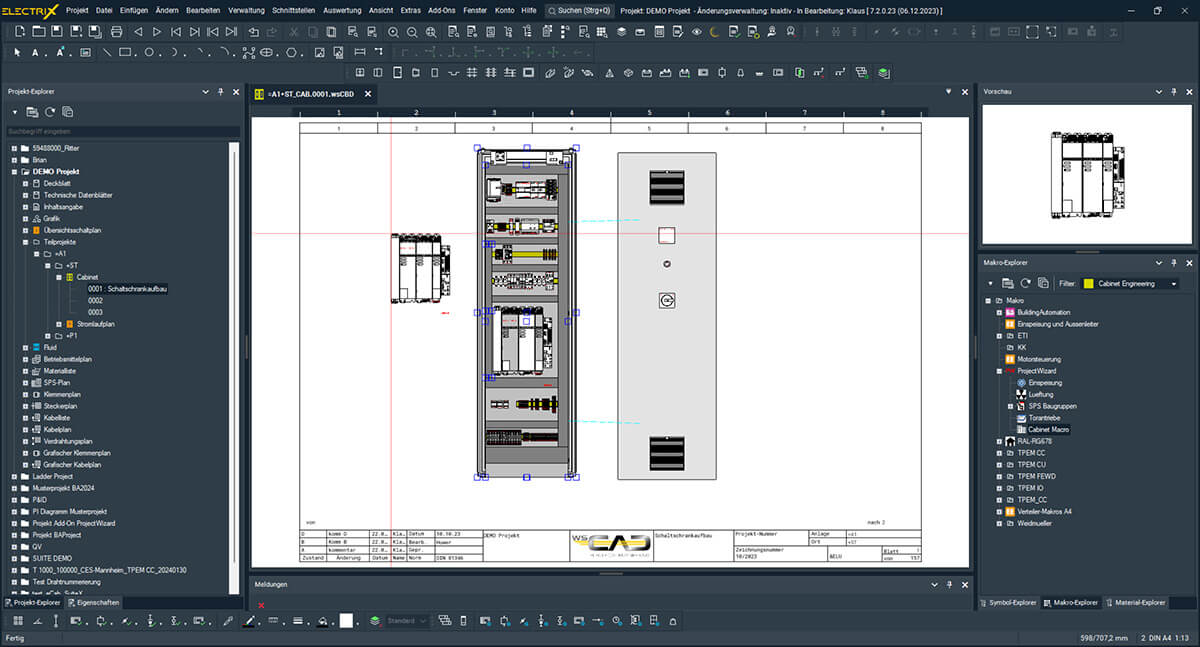

Automatisiertes Schaltschrankdesign
- Speichern Sie häufig wiederkehrende Konstruktionen als Makros mit Variablen. Verwenden Sie diese, um in Ihren Projekten auf Knopfdruck Schaltschranklayouts zu erstellen. So können Sie blitzschnell aus wenigen Makros eine Vielzahl von Schränken mit unterschiedlichen Anforderungen konstruieren.
Schaltschrankaufbau leicht gemacht
- Exakte und maßstabsgetreue Platzierung von Bauteilen auf den Zehntelmillimeter genau
- Automatische Berechnung von Drahtlängen mittels Drahtroutings

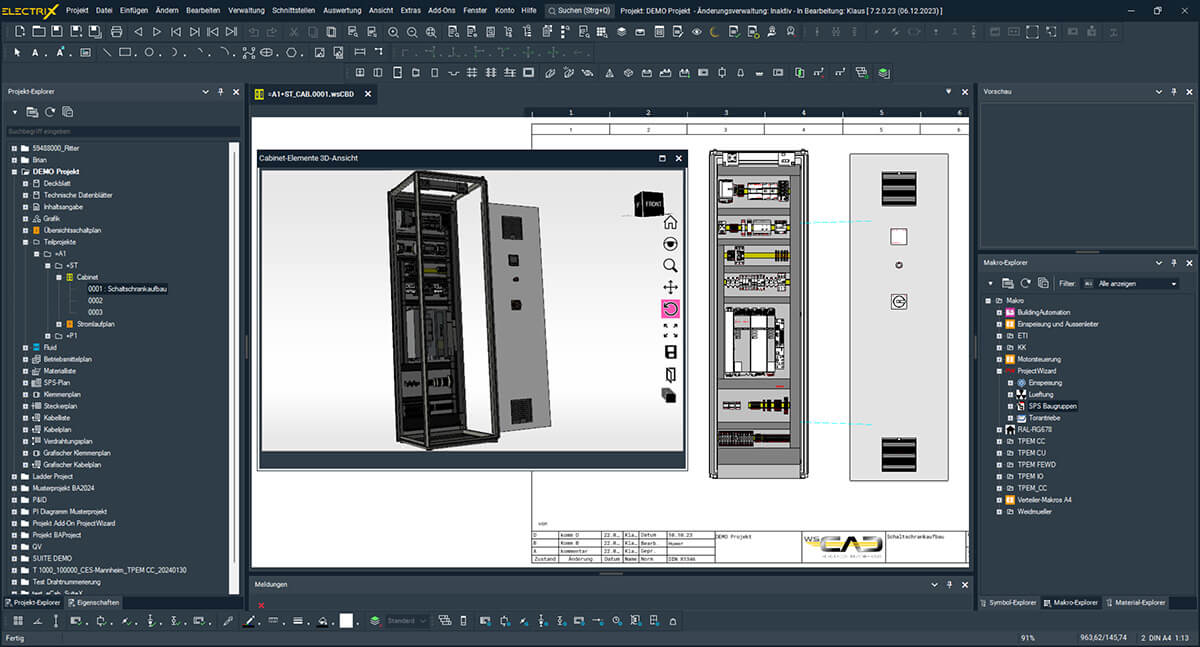

- Die 3D-Ansicht sorgt für eine bessere Visualisierung des Schaltschranks. Mit der Kollisionsprüfung können mögliche Fehler bereits in der Konstruktionsphase erkannt werden.
Durchgängige Schaltschrankbau-Software mit Fertigungsintegration
- Machen Sie Ihre Projekte mit nur einem Klick bereit für die Fertigung. Alle für die automatisierte Fertigung benötigten Daten (Verdrahtungslisten, Bohr-/CNC-Daten, Stücklisten, Etiketten) lassen sich mühelos und zuverlässig exportieren.
- Der clevere Schaltschrankbau durch Fertigungsintegration mit WSCAD spart Ihnen 70% Ihrer Zeit!
Verdrahtung, Wartung und Instandhaltung per App
- Verdrahten und warten Sie Ihren Schaltschrank bequem über die Cabinet AR App.

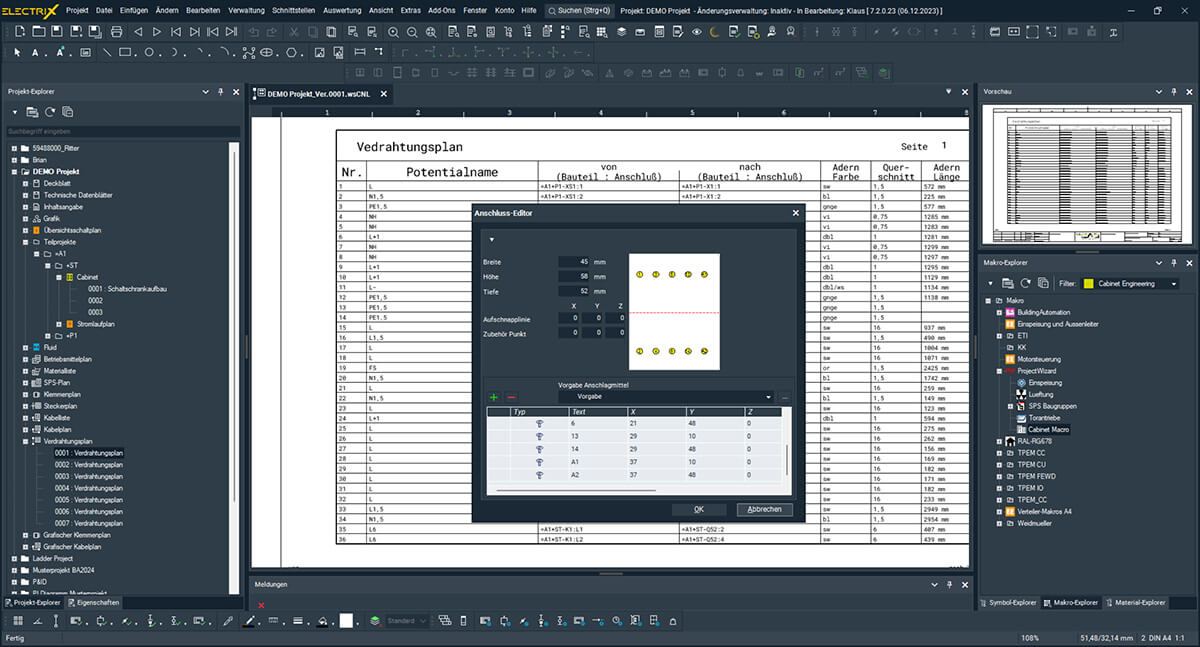

- Verdrahten Sie Anschlüsse bequem über die App und verlieren Sie dank der Filterfunktion für Geräte, Leitungsfarben oder Querschnitte nie den Überblick.
- Mit der App haben Sie sofort Zugriff auf alle Pläne für Service und Wartung, 3D-Ansichten der verwendeten Komponenten sowie die kompletten Artikeldaten und Original-Herstellerdatenblätter – immer aktuell mit einem Klick.
- Techniker können vor Ort sofort Änderungen und Anmerkungen im PDF vermerken (Redlining). Diese Korrektur-Notizen werden dem Plan hinzugefügt und stehen nach dem Export in den Cloud-Speicher allen Beteiligten zur weiteren Bearbeitung in der WSCAD Software zur Verfügung.
Sechs Engineering-Disziplinen in einer Software
- Building Automation
- Cabinet Engineering
- Electrical Engineering
- Electrical Installation
- Fluid Engineering
- Piping & Instrumentation
Building Automation
Building AutomationGebäudeautomation mit Funktionslisten gemäß VDI
Erstellen Sie Anlagen- und Regelschemata mit der WSCAD ELECTRIX Disziplin Building Automation. Dank der Verknüpfung der in den Plänen platzierten Symbole mit den entsprechenden Bauteilen und deren Herstellerdaten lassen sich auf einfache Weise die Stücklisten für die Beschaffung, Preiskalkulation und Fertigung erstellen.
Nutzen Sie die farbige Darstellung von Anlagenschemata und Funktionsplänen, um damit alle Funktionen, Materialien, Feldgeräte und Kabel auswerten zu lassen. Damit schaffen Sie durchgehende Transparenz und eine lückenlose Rückverfolgung über den gesamten Projektzyklus hinweg.
Cabinet Engineering
Professioneller Schaltschrankbau und Drahtrouting
Mit dem Modul WSCAD ELECTRIX Cabinet Engineering entwerfen Sie Schaltschränke im Handumdrehen: Nutzen Sie die exakte und optimale Platzierung von Bauteilen, Kollisionsprüfungen oder die Berechnung von Drahtlängen und Drahtrouting (Verdrahtungsplanung) – und das bereits in der Entwurfsphase! Die Bohrdaten für Komponenten, Tragschienen und Kabelkanäle lassen sich über ein spezielles Menü einfach konfigurieren. Besonders praktisch ist die integrierte 3D-Ansicht des Schrankes, welche für ein besseres räumliches Vorstellungsvermögen sorgt.
Electrical Engineering
Electrical EngineeringStromlaufplanung
Mit dem Modul Electrical Engineering in WSCAD ELECTRIX planen Sie Mittel- und Niederspannungsanlagen für den Maschinen- und Anlagenbau sowie die Industrie- und Gebäudeautomation.
Schaltschrankkonstrukteure, Instandhaltungsmanager, Wartungstechniker und Industrieelektriker vertrauen auf unsere anwenderfreundliche Software zur Bearbeitung von Schaltplänen, Schaltschränken und allen zugehörigen Dokumenten.
Electrical Installation
Electrical InstallationInstallationspläne und Verteilerplanung
Mit der WSCAD ELECTRIX Disziplin Electrical Installation planen Sie Gebäudesystemtechnik, Mittel- und Niederspannungsanlagen sowie Antennen- und Brandmeldeanlagen. Das Modul ist Ihr Werkzeug von der Planung bis zur Auslieferung, inklusive 3D-Lokalisierung von Geräten in Anlagen und Gebäuden. Importieren Sie maßstabsgetreue PDF- oder DWG-Grundrisse, platzieren Sie alle Feldgeräte und verknüpfen Sie diese mit den vorhandenen Symboldaten der Schaltpläne.
Fluid Engineering
Fluid EngineeringPneumatik- und Hydrauliksysteme
WSCAD ELECTRIX ist der ideale Begleiter für die Planung pneumatischer und hydraulischer Systeme. Die Disziplin Fluid Engineering beinhaltet alle Vorteile des Moduls Electrical Engineering und bietet darüber hinaus spezielle Funktionen für die Fluidtechnik. Mit WSCAD ELECTRIX Fluid Engineering haben Konstrukteure, Entwickler, Instandhalter und Wartungsfirmen alle Werkzeuge in der Hand, um ihre mechatronischen Aufgaben durchgängig zu planen und zu dokumentieren – schnell, intuitiv und effizient.
Piping & Instrumentation
Piping & InstrumentationVerfahrenstechnik und Messstellenverwaltung
Mit der Disziplin P&ID (Piping & Instrumentation Diagrams) in WSCAD ELECTRIX lassen sich Rohrleitungs- und Instrumentierungsschemata (R&I) einfach entwerfen.
Durch die intelligente Verknüpfung jeder P&ID-Komponente in andere WSCAD-Disziplinen können Sie durchgängig und konsistent planen und überprüfen.
Eine eindeutige, fortlaufende Nummerierung der Messpunkte ermöglicht es dabei, Fehler in einer Anlage schnell zu lokalisieren und im Handumdrehen zu beheben.
Über 40.000 zufriedene Anwender arbeiten mit E-CAD-Software von WSCAD
Cabinet Engineering Anwenderberichte
WSCAD Fakten
> 40.000
Anwender
> 30 Jahre
erfolgreich am Markt
in > 100
Ländern wird WSCAD genutzt
Jetzt ELECTRIX ausprobieren
Testen Sie jetzt kostenfrei die neueste Version der E-CAD-Software von WSCAD
Testen Sie unverbindlich WSCAD ELECTRIX mit allen Modulen. Wenn Sie das Formular ausgefüllt haben, schicken wir Ihnen eine E-Mail mit Download-Link zur WSCAD ELECTRIX Demoversion.
Das erwartet Sie:
- 30 Tage alle Funktionen unverbindlich testen
- Höchste Ausbausstufe der Software mit allen sechs Elektrokonstruktions-Disziplinen
- Alle verfügbaren Add-Ons und Schnittstellen vorinstalliert
- Komplett kostenfrei – keine Kreditkartendaten notwendig
