Wir empfehlen Ihnen: steigen Sie jetzt um auf unsere neueste E-CAD-Software ELECTRIX. Im Vergleich zu WSCAD SUITE bietet WSCAD ELECTRIX nicht nur eine Vielzahl neuer Funktionen, sondern auch eine bis zu 100% schnellere Leistung in Bezug auf Reaktionszeit und Verarbeitungsgeschwindigkeit. Durch die Search & Click Funktion konstruieren ELECTRIX-Nutzer im Durchschnitt 30% schneller als noch mit der WSCAD SUITE. Alle Daten, die Sie mit der WSCAD SUITE (seit 2012) erstellt haben, können Sie in ELECTRIX problemlos einlesen und zu 100% weiter verwenden. Daten aus ELECTRIX können Sie in den Formaten der letzten drei SUITE Versionen exportieren. Hier erfahren Sie welche Vorteile Ihnen WSCAD ELECTRIX im Vergleich zur SUITE bietet. Eine Übersichtstabelle finden Sie hier.

WSCAD SUITE X PLUS ist das Vorgänger-Produkt unserer aktuellen E-CAD-Software WSCAD ELECTRIX. Kunden, welche derzeit noch mit der WSCAD SUITE arbeiten und einen laufenden Wartungsvertrag haben, werden weiterhin im Rahmen des Wartungsvertrages bedient. Die WSCAD SUITE erhält jedoch keine weiteren Funktionserweiterungen mehr. Als Kunde mit laufendem Wartungsvertrag für WSCAD SUITE, profitieren Sie von günstigen Konditionen zur Migration auf ELECTRIX.

Jetzt unverbindliches Angebot anfordern

Setzen Sie neue Maßstäbe bei Ihrer Produktivität und Leistung mit WSCAD ELECTRIX.
Aktualisieren Sie jetzt auf WSCAD ELECTRIX, um weiterhin die weltgrößte E-CAD-Artikeldatenbank wscaduniverse.com direkt in der Software nutzen zu können und profitieren von zahlreichen weiteren Funktionen.

Welche Vorteile bietet WSCAD ELECTRIX im Vergleich zur SUITE?

Die besten Features von ELECTRIX (Version 2025 ab Q4 / 2024 erhältlich)

Technische Änderungen mit ELECTRIX 2025

  • Mit ELECTRIX 2025 sind Sie unabhängig von Microsoft Access. Das ist wichtig, denn der Support von Microsoft für Access 2019 endet am 14. Okt. 2025; der Support von Microsoft für Access 2021 endet am 13. Okt. 2026. Ab ELECTRIX 2025 sind alle WSCAD Projekt-Datenbanken in SQLite.
  • Verbessertes Arbeiten mit Projekten im Netzwerk (Check-in / Check-out). Die SQlite Datenbanken sind für den Einsatz im Netzwerk optimiert.

Benutzerfreundlichkeit

Engineering

Automatisierung

  • Makros automatisiert erstellen und bearbeiten mit dem Makrovorlage-Projekt (ab ELECTRIX 2025)
  • Einzigartig am Markt: ELECTRIX Kunden mit gültigem Wartungs- oder Mietvertrag erhalten kostenlos eine Automationslösung – den ProjectWizard Lite (ab ELECTRIX 2025). Das Automatisierungswerkzeug ProjectWizard ist als Add-On in drei Ausbaustufen erhältlich.
  • Benutzerdefinierte Zählervariablen für Project Wizard

Integration / Schnittstellen

Dokumentation

ELECTRIX AI Webinar am 15. Oktober 2024:
Weltpremiere der ersten E-CAD-Software mit KI-Unterstützung

WSCAD präsentiert den Gamechanger und Produktivitätsbooster in der Elektrokonstuktion: ELECTRIX AI, die weltweit erste E-CAD-Software mit KI-Unterstützung! Dank der integrierten Künstlichen Intelligenz arbeiten Sie effizienter und produktiver, sparen Arbeitszeit und somit Geld und vermeiden Fehler. Sie verringern Stress und Termindruck und beugen effektiv dem Fachkräftemangel vor.
Alle neuen KI-Funktionen zeigen wir in unserem ELECTRIX AI Webinar. Entdecken Sie einzigartige neuen Möglichkeiten von ELECTRIX AI.

* ab Ende 2024 verfügbar

Jetzt kostenfrei zum Webinar anmelden

ELECTRIX Neuerungen im Detail

Benutzerfreundlichkeit

Die Schnellsuche (Search & Click)

Finden Sie blitzschnell Symbole, Artikel, Makros, BMK, sowie Menüeinträge und Software-Einstellungen. Schneller haben Sie noch nie konstruiert.
Mehr Informationen zu Search & Click (Schnellsuche).

In diesem Video sehen Sie im direkten Vergleich, wie man mit Search & Click die Elektrokonstruktion beschleunigen kann.

Search and Click

Neue Info-Linker Symbole

Optimieren Sie Ihre Gebäudeautomation-Planung mit den neuen Info-Linker Symbolen! Diese ermöglichen die Anzeige von Datenpunkten nicht nur in der Disziplin Building Automation (BA), sondern auch auf Schaltplanseiten anderer Disziplinen wie z.B. der Electrical Engineering (EE). Sie können die Informationen von den verlinkten Symbolen jetzt auch anzeigen, ohne dass Info-Linker und Symbol auf derselben Seite platziert sein müssen. Verknüpfen Sie den Info-Linker einfach durch Eingabe der Betriebsmittelkennzeichen (BMK). So lassen sich jetzt Zustandsgraphen, Ablaufpläne, Funktionspläne usw. gemäß der neu strukturierten VDI 3814 Richtlinie erstellen.

Vergrößerte Arbeitsfläche

Der Zeichenbereich, der nun 5x größer als das gewählte Blattformat ist, ermöglicht mehr Komfort beim Zeichnen und Platzieren sämtlicher Bauteile. Dies gestattet Ihnen eine zügigere Umordnung der Plankomponenten sowie die Speicherung von Informationen und Screenshots, die ausschließlich für den Konstruktionsprozess von Bedeutung sind.

Arbeitsfläche

Schneller und einfacher Konstruieren

Durch direkte Größeneingabe und automatische Fangpunkte.

Schaltschrankbau: transparente 3D-Ansicht

In der 3D-Ansicht kann der Schaltschrank jetzt auf transparent geschaltet werden. So erkennt man noch schneller, ob Mindestabstände eingehalten wurden und vermeidet Fehler, die sonst erst nach der Fertigung auffallen würden.

Format übertragen

Schluss mit mühsamen Formatierungen! Ab jetzt übertragen Sie die Formatierung eines Symbols auf andere Symbole des gleichen Typs mit nur einem Klick. Text-Sichtbarkeit, Ausrichtung und Größe lassen sich einfach kopieren und sparen Ihnen wertvolle Zeit bei der Gestaltung Ihrer Symbole.

Individuelle Spaltenkonfigurationen

Passen Sie die Spalten in Projekt Wizard, Quick-Editor und Material-Browser Ihren Bedürfnissen an und speichern Sie die Konfigurationen für die erneute Verwendung. So arbeiten Sie in jedem Projektstadium effizienter.

Symbolvorschau beim Platzieren

Platzieren Sie Symbole mit höchster Präzision! Die Vorschauansicht zeigt Ihnen genau, wie Ihre Symbole aussehen werden, bevor Sie sie auf vorhandenen Verbindungen ablegen.

Mehrfachlöschung im Material-Explorer

Schluss mit dem mühsamen Löschen einzelner Elemente! Ab jetzt löschen Sie mehrere Elemente gleichzeitig aus dem Material-Explorer.

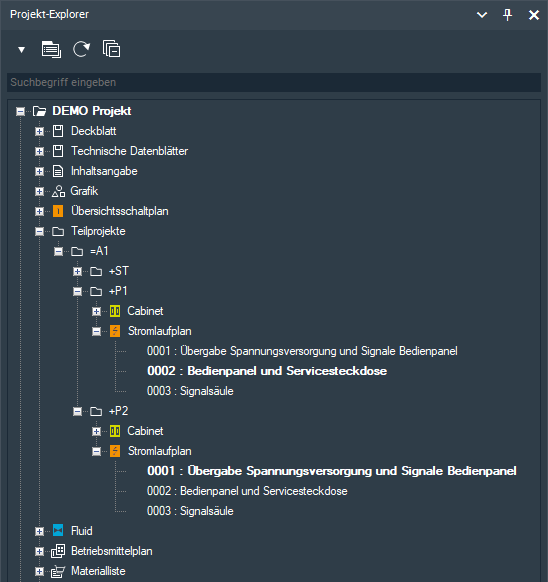

Hervorgehobene Seiten im Projekt-Explorer

Nie wieder nach geöffneten Seiten suchen! Dank Fettschrift im Projekt-Explorer sind sie jetzt sofort ersichtlich.

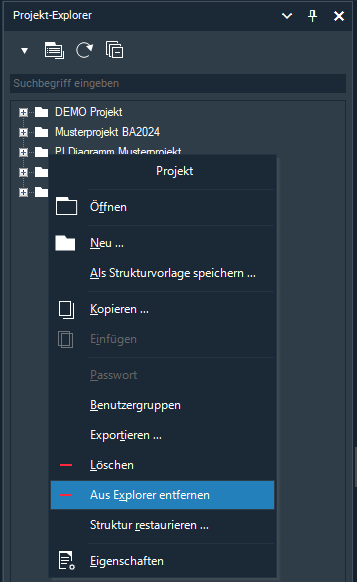

“Projekt aus Explorer entfernen” im Kontextmenü

Mit der neuen Option im Kontextmenü eines Projekts lässt sich dieses mühelos aus dem Projekt-Explorer entfernen. Keine versteckten Optionen mehr, die zu versehentlichem Löschen führen könnten.

Unterseiten in Hauptseiten umwandeln

Sparen Sie Zeit bei der Umstrukturierung Ihres Projekts! Wandeln Sie jetzt mehrere Unterseiten gleichzeitig in Hauptseiten um, während Sie die Projektseiten neu nummerieren.

Zoom- und Verschiebehilfen

Seien Sie immer im Bilde! Kleine Cursorsymbole zeigen Ihnen beim Zoomen und Verschieben von Seiten an, welche Aktion Sie gerade ausführen.

Engineering

Schneller und einfacher Konstruieren

Durch direkte Größeneingabe und automatische Fangpunkte.

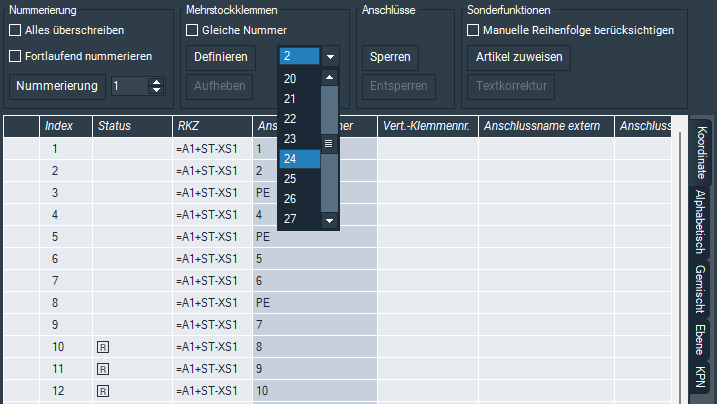

Komplexere Klemmenstrukturen meistern

Mehr Optionen für Mehrstockklemmen im Klemmen-Manager: die maximale Anzahl definierbarer Etagen wurde von 10 auf 50 erhöht.

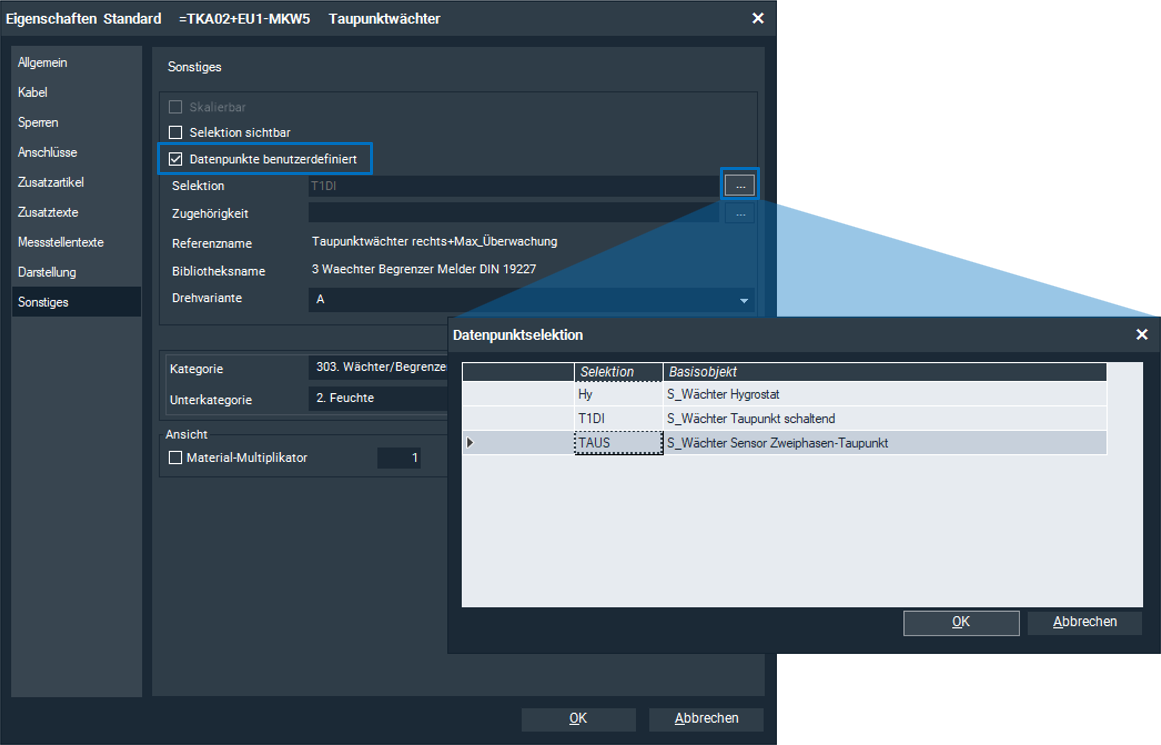

Datenpunkte im Symbol flexibel bearbeiten

Überschreiben Sie bestehende, oder fügen Sie neue Datenpunkte in zuvor leeren Symbolen einfach über die Symbol-Selektion ein. Die Auswahlmöglichkeiten richten sich dabei stets nach der eingestellten Kategorie und Unterkategorie.

Integration / Schnittstellen

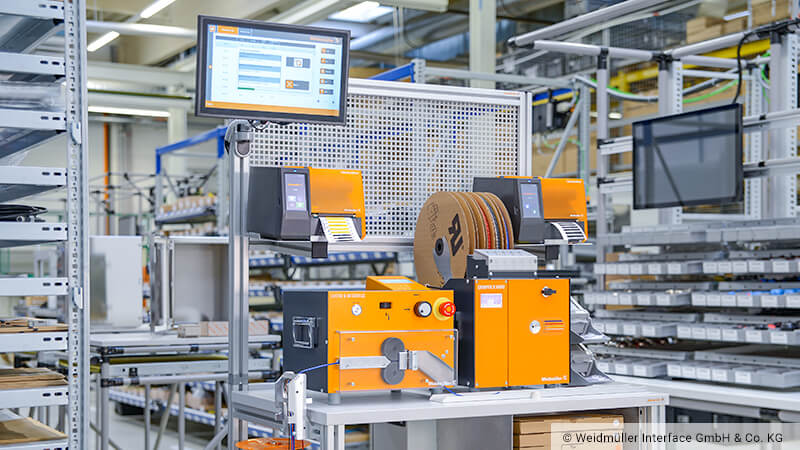

Schnittstelle zu Weidmüller WPC

Drahtkonfektionierung ganz einfach: Übertragen Sie Drahtinformationen zu Weidmüller WPC und profitieren Sie von effizienter und automatisierter Konfektionierung durch das Wire Processing Center (WPC). So spart man ganz einfach Zeit und Kosten, reduziert Fehler und steigert die Produktivität.

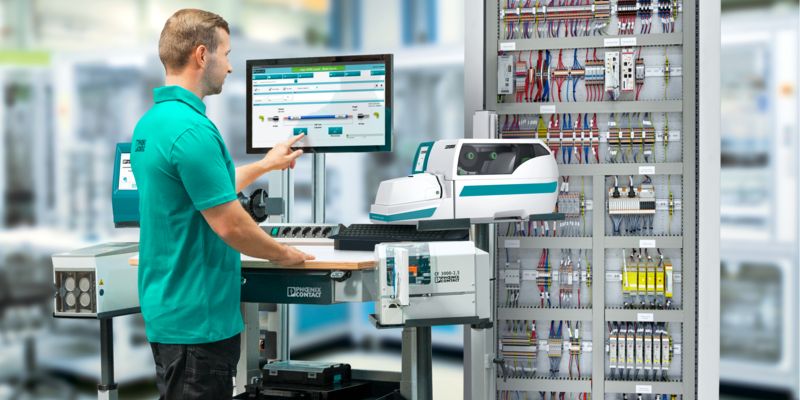

Schnittstelle zu Phoenix Contact clipx WIRE assist

Profitieren Sie von automatisierten Fertigungsprozessen! Exportieren Sie mit der neuen Schnittstelle sämtliche Verdrahtungsdaten – inklusive Länge, Querschnitt, Größe, Beschriftung und Anschlagmittel – direkt an das Phoenix-System clipx WIRE assist. Dort lassen sich die Drähte dann teilautomatisiert konfektionieren, was Ihnen wertvolle Produktionszeit spart.

Dokumentation

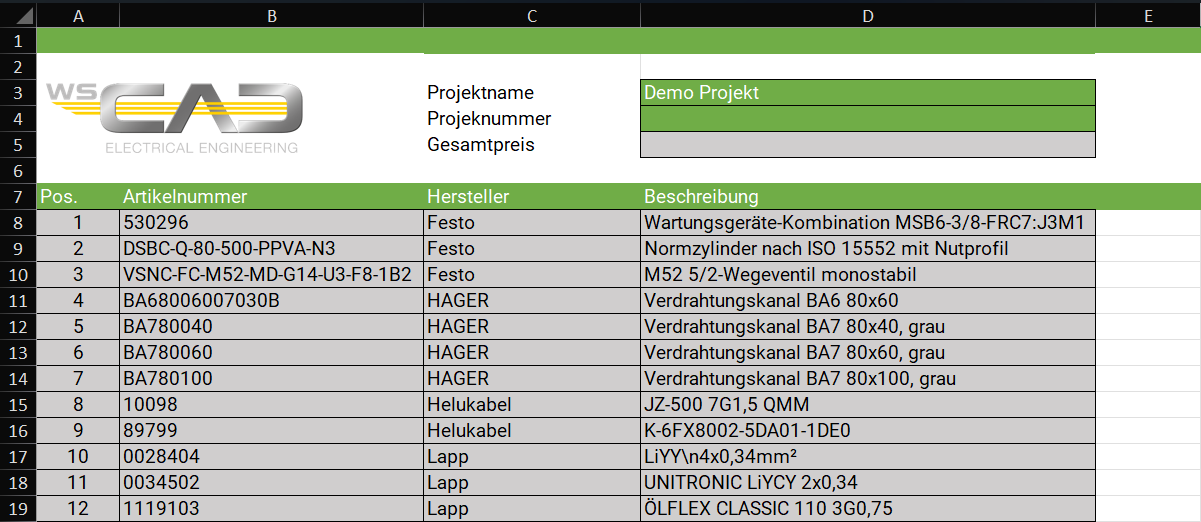

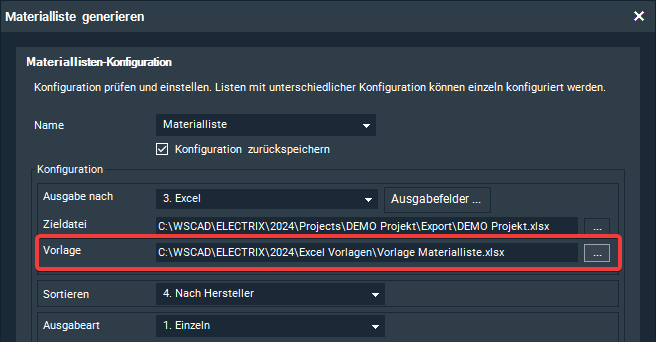

Excel-Export mit benutzerspezifischen Excel-Vorlagen

Holen Sie die volle Power aus Excel in Ihre WSCAD-Auswertungen! Exportieren Sie Auswertungen jetzt in Ihre eigenen Excel-Vorlagen, inklusive Ihrer gewünschten Formatierungen und Excel-Formeln. Profitieren Sie von der intelligenten Verknüpfung der umfangreichen Daten von WSCAD mit den fortschrittlichen Analysefunktionen von Excel.

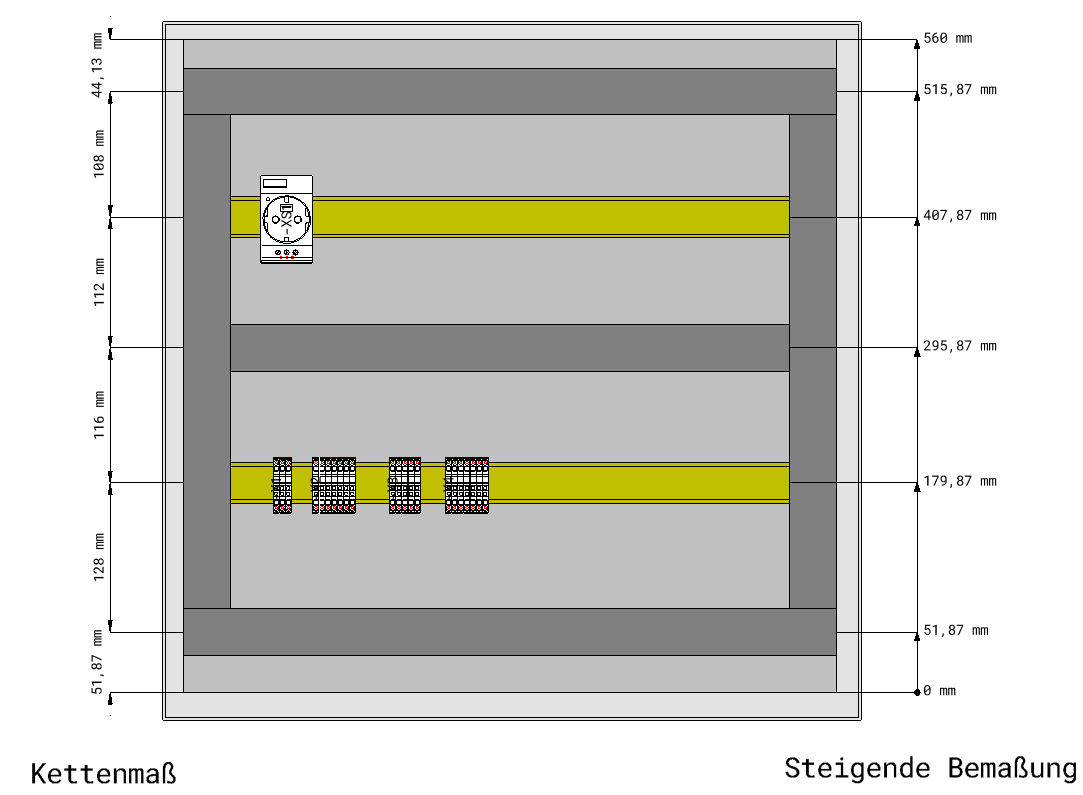

Mehr Bemaßungsmöglichkeiten für alle Disziplinen

Nutzen Sie die neuen Bemaßungsoptionen! Die neuen Ketten- und steigende Bemaßungen ermöglichen eine noch präzisere und übersichtlichere Darstellung Ihrer Projekte – unabhängig von der Disziplin.

Konfigurierbare freie Querverweise

Profitieren Sie von der gleichen Flexibilität bei freien Querverweisen wie bei Technologie-Querverweisen! Wählen Sie jetzt zum Beispiel, ob die Technologiebeschreibung oder die DCC-Nummer angezeigt werden soll. Mit WSCAD passen Sie Ihre Verweise perfekt an Ihre Bedürfnisse an.

Angepasster Platzhalter “Erweiterter Kommentar Zielbauteil“

Alte Struktur: Anlagenkennzeichen + GA-Objektbezeichnung + Funktionstext
Neue Struktur: Anlagenkennzeichen + Funktionstext + GA-Objektbezeichnung

Außerdem profitieren Sie von

  • Optimiert für Gebäudeautomation mit neuen variablen Platzhaltern für Info-Links, VDI 3814 konformen Zustandsgraphen, Ablaufplänen, Funktionsplänen usw.
  • Neue Datenpunktverwaltung für die Gebäudeautomation
  • GA-Planung und -Dokumentation gemäß den Richtlinien VDI 3814 sowie der Norm DIN EN ISO 16484
  • Über 300 Makros für Gebäudeautomation, einschließlich Makros für Kältetechnik. Kein anderer Hersteller liefert so viele Makros für Gebäudeautomation aus
  • Bei einem Upgrade von SUITE zu ELECTRIX erhalten Sie zusätzlich ein Jahr kostenlosen Zugang zu WSCAD Tutorials in unsererMediathek WSCADEMY

WSCAD SUITE und WSCAD ELECTRIX im direkten Vergleich

= Nicht verfügbar = Bedingt verfügbar = Voll verfügbar


Funktion

Keine Abhängigkeit von Microsoft Access
Erspart viele Kompatibilitätsprobleme

Optimierte Performance beim Arbeiten im Netzwerk
Projektdateien von einem Netzlaufwerk werden automatisch lokal gespeichert und im Netz für die Bearbeitung gesperrt. Beim Hochladen ins Netz werden diese wieder freigegeben.

Neuer Editor mit zahlreichen Verbesserungen
Mehr Komfort beim Zeichnen und Platzieren von Bauteilen, flüssigeres Zoomen und Verschieben, präzises Ausrichten über die neuen Fangpunkte, direkte Eingabe von Größen beim Zeichnen grafischer Elemente

Suche von Artikeln, Symbolen, Makros, Kommandos, Einstellungen und Bauteilen direkt aus dem Zeichenbereich
Verständliche Handhabung auch für Anwender, die nicht regelmäßig mit WSCAD arbeiten

Schnelle Formatierung der Symbole
Sichtbarkeit, Größe und Ausrichtung der Texte von einem auf mehrere Symbole übertragen

Verbesserter Projekt-Explorer
Suche nach Projekten, geöffnete Seiten werden hervorgehoben

Verbesserter Material-Explorer
Integrierte Suchfunktion, mehrfaches Löschen von Bauteilen

Spaltenkonfiguration in Tabellen
Im Quick-Editor, Project Wizard und Material-Browser können Spalten gespeichert und geladen werden

Bessere Erkennbarkeit der mit dem Cursor ausgeführten Kommandos
Bei Zooming / Panning und Platzieren von Klemmen, Steckern und Kabeln auf Verbindungen

Kabel in der Technologie EE1pol

Darstellung von Sammelschienen im Stromlaufplan
Inkl. Zuweisung von Attributen und Artikelnummern für Schienenadapter

Deutlich verbesserte Auswertungen
Excel-Export mit eigenen Vorlagen, Filtern nach Symbol- und Artikeldaten

Neue Bemaßungen für alle Disziplinen
Kettenmaß und steigende Bemaßung

Automatisierte Erstellung und Massenbearbeitung von Makros
Neuer Projekttyp "Makrovorlage-Projekt"

Flexible und konfigurierbare Nummerierung von Bauteilen mit Project Wizard
Benutzerdefinierte Zählervariablen für BMKs, Klemmen und andere Elemente

Automation enthalten
Project Wizard Lite kostenlos

Interaktive Ausrichtfunktion
Für mehr Geschwindigkeit beim Ausrichten von Bauteilen

Datenpunktverwaltung für Building Automation gemäß der aktuellen Richtlinie
Für übersichtliche Darstellung der neuen VDI 3814, normkonforme Dokumentation

RAL-RG67-Makros für die Elektroinstallation
Dadurch enorme Zeitersparnis beim Planen und Dokumentieren der Elektroinstallation

Up-to-date-Schnittstellen
Anpassungen und Verbesserungen von bestehenden Import-/Export-Funktionen der Schnittstellen-Hersteller-Tools

SUITE X PLUS
ELECTRIX

= Nicht verfügbar = Bedingt verfügbar = Voll verfügbar

Ein detailierte Auflistung aller Änderungen finden Sie in den Release Notes.

Sichern Sie sich jetzt Ihr Angebot!

Kontaktieren Sie uns unter +49 (0) 8131 / 3627 – 98 oder füllen Sie das folgende Kontaktformular aus. Wir melden uns dann umgehend bei Ihnen.

Wenn Sie ein persönliches Gespräch bevorzugen: Wir sind für Sie da.

Kein Wartungsvertrag? Sie wollen aber auf WSCAD ELECTRIX upgraden?

Jetzt eine Mietlizenz holen und 10% Inflationsausgleich sichern, oder den abgelaufenen Wartungsvertrag erneuern.
Sie erhalten die neueste WSCAD Software Version ELECTRIX ROCKET und folgende Updates automatisch ohne Mehrkosten.
